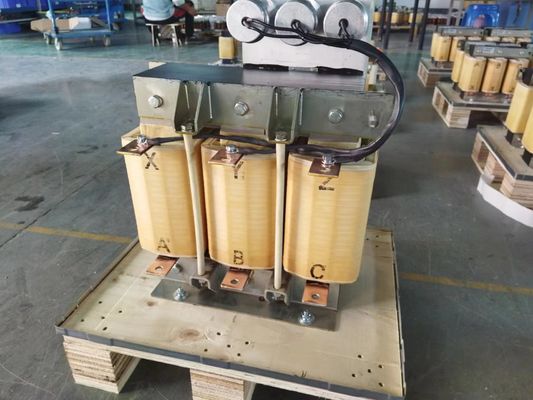

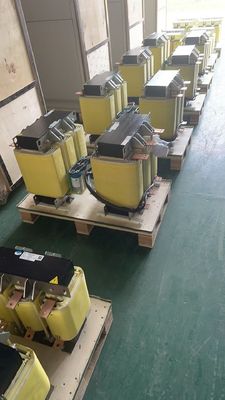

INOMAX filtro pasivo de derivación de alta resistencia para larga distancia de cable 1000 metros

Introducción de filtros de onda senoidal

Los filtros de ondas senoidales (también conocidos como filtros sinusoidales) son componentes pasivos utilizados para proporcionar a los circuitos eléctricos las frecuencias correctas para garantizar un rendimiento óptimo.Son dispositivos de bajo paso, lo que significa que dejan pasar señales de baja frecuencia pero bloquean o impiden señales de alta frecuencia..

Los circuitos que requieren cables más largos generalmente tienen filtros sinusoidales para convertir las señales de modulación de ancho de pulso rectangular (PWM) en voltaje de onda suave.Esto evitará daños prematuros en el circuito y prolongará la vida útil de los motores de CA al reducir la tensión en el aislamiento del motor.

¿Para qué se utilizan los filtros sinusoidales?

Los filtros sinusoidales protegen los devanados y rodamientos del motor de daños debido a picos de voltaje, desmontaje de cables, pérdida de corriente y sobrecalentamiento.,transportadores, compresores, ascensores y grúas.

Filtros de onda senoidal de Inomax

Los filtros de ondas senoidales de Inomax proporcionan una fuente de alimentación sinusoidal más limpia a su motor. Esto reduce la acumulación de calor, amplía el alcance del cable y minimiza el ruido. Disfrute de una mejor salud del motor, el rendimiento del sistema,y cumplir con las normas más estrictas de EMI con un filtro Inomax.

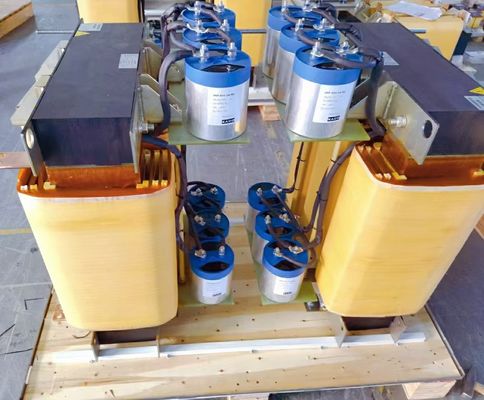

Los filtros de ondas senoidales Inomax son ideales para aplicaciones que requieren ondas de salida sinusoidales.600 HzEsto se logra mediante el uso de módulos de condensadores y conjuntos de cables cuidadosamente diseñados.

Nuestros filtros están diseñados para manejar un voltaje nominal de 220V 400V 440V 480V 525V 690V CA y están disponibles en corrientes de 1.3A a 710A, lo que los hace adecuados para diversas aplicaciones.

Cantidad de corriente y voltaje

Los filtros de ondas senoidales estándar de Inomax están diseñados para ser aplicados con las unidades de motor estándar más utilizadas y los motores disponibles en el mercado mundial.Para requisitos específicos y especiales Inomax diseña filtros de onda senoidal personalizados adaptados a las necesidades específicas.

En principio, la corriente nominal del motor y el ciclo de trabajo definen el
Los filtros sinusoidales Inomax están diseñados para una sobrecarga del 150% durante 1 minuto, uno por hora.Por encima del 150% de corriente nominal la saturación de la inductancia puede alcanzarse y destruir los apacitores.
Se recomienda que la corriente nominal del filtro de ondas senoidales sea
iguales o superiores a la corriente nominal del motor y deben corresponder y ser compatibles con las capacidades nominales y de ciclo de trabajo del motor de accionamiento.
Para los motores que alimentan los transformadores aislados, se seleccionará un filtro de ondas senoidales con una corriente nominal igual o superior a la corriente primaria del transformador.

Selección del filtro de onda senoidal

En cuanto a la tensión, Inomax ofrece filtros de ondas senoidales para aplicaciones de 400 VAC, 500 VAC, 600 VAC y 690 VAC.se recomienda utilizar un filtro de ondas senoidales a tensiones > 500 VAC, para proteger el aislamiento del enrollamiento del motor contra picos de alta tensión.
En los casos en que la selección del motor se haya realizado antes de la selección del filtro de ondas senoidales, la forma habitual es dimensionar el filtro de ondas senoidales con el motor de accionamiento correspondiente.la selección adecuada de la potencia depende por un lado de las especificaciones relacionadas con las unidades, por ejemplo, corriente nominal, voltaje, frecuencia de la línea, frecuencia de conmutación de los motores, frecuencia del motor, las condiciones ambientales (temperatura,El motor y la aplicación de los requisitos de rendimientoAdemás, es necesario tener en cuenta la longitud del cable del motor, el tipo de cable, el tipo de motor y algunos requisitos de aplicación particulares.
