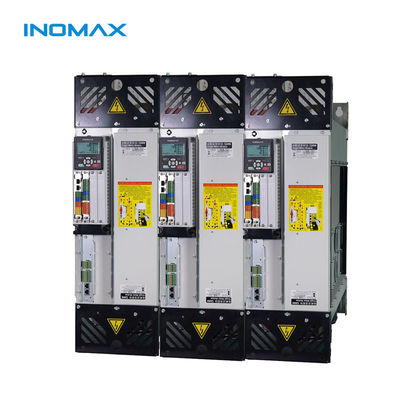

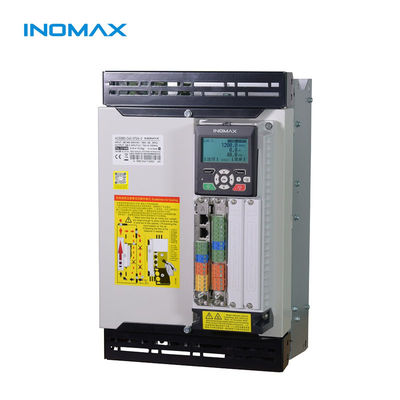

VFD de bajo voltaje de 500-1000 kW para motor PMSM con potencia de 3 fases de 220-690V

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
Precio:	$500

Detail Information

Descripción de producto

Detail Information

Lugar de origen:

PORCELANA

Certificación:

Modo de control:

Control de compensación de deslizamiento, control V/F, control vectorial sin sensor, control de par

Voltaje nominal:

220 V, 380V, 690, 1140

Fase de poder:

Potencia nominal:

1.5KW-5000KW

Dimensiones:

167.5*185.8*80 mm

Rango de potencia:

0.75kW-5000kW

Rango de voltaje:

220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660V, 690V

Tipo de protocolo:

Modbus, Canopen, Profibus, Profinet, Ethercat, Ethernet

Respuesta de par:

Menos de 5 ms

Precisión de la velocidad:

Menos de 0.5%

Reacción dinámica:

0.7% s

Rango de frecuencia:

0 ~ 1000Hz

Resolución de frecuencia:

0.01Hz

Entrada thdi:

<5%

Torque de salida:

2 veces par a velocidad cero

Resaltar:

VFD de entre 500 y 1000 kW

Dispositivo de frecuencia variable de 220V a 690V

Inversor de la frecuencia de 3 fases

Descripción de producto

VFD CA de 500-1000 kW para el motor PMSM de bajo voltaje

Unidad DTC de alto rendimiento diseñada para aplicaciones industriales complejas que requieren un control preciso de velocidad, tensión y posición.

Modelo de referencia	Análogo del ACS880 abb
Tipo de producto	Unidad DTC de alto rendimiento
Aplicaciones	Control de velocidad, control de tensión, control de posición, control de elevación, DTC, STO, control de par de dirección, par seguro apagado
Rango de potencia	0.75KW-5000KW
Válvulas	Se aplican las reglas siguientes:
Modo de control	Control de DTC, control de vectores
Los protocolos	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet y otras aplicaciones
Garantización	24 meses

Ventajas de la unidad ACS880 DTC (2.2KW-5000KW)

Tecnología de control directo del par equivalente a los sistemas ABB
Compatible con todos los motores AC sinusoidales, incluidos los motores IM/PM/SynRM/Servo
Inversor de cuatro cuadrantes con retroalimentación energética para ahorro de energía y armónicos reducidos

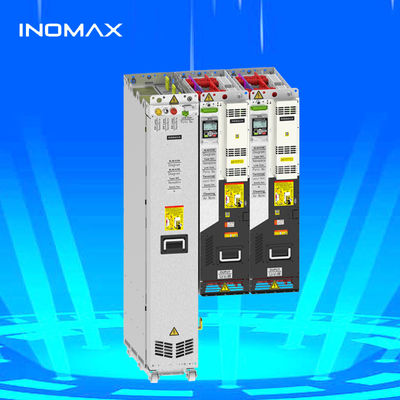

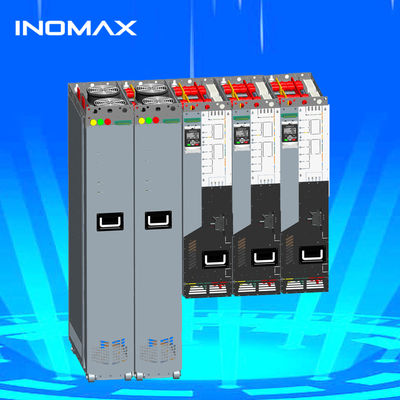

Apoya configuraciones de módulos de tipo pila o multi-dispositivo
Funcionamiento de 380V-690V desde 0,75KW-5000KW
Filtros EMC integrados, reactores de CC y unidades de frenado
Soporta varios protocolos de comunicación: Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
2x el par a velocidad cero sin control del sensor
Tiempo de respuesta del par < 5 ms para aplicaciones sin sensores (1% de repetibilidad del par)
Precisión de respuesta dinámica del bucle de velocidad: 0,7%
Precisión de velocidad sin sensores < 0,5% (elimina los sensores en el 95% de las aplicaciones)
Tecnología avanzada de control magnético débil para ahorrar energía y reducir el ruido del motor
Ventilador inteligente con control de temperatura para una eficiencia energética y una vida útil prolongada
La función de programación lógica incorporada reduce la necesidad de PLC externos
Macros de parámetros de aplicación preconfigurados para una puesta en marcha más rápida

Aplicaciones industriales

El ACS 880 con funciones de control directo del par y ahorro de energía cuenta con regeneración de energía y retroalimentación de cuatro cuadrantes, con filtros y reactores incorporados.

Producción de acero
Fabricación de cemento
Procesamiento químico
Operaciones de petróleo y gas
Generación de energía
Producción de polímeros y caucho
Fabricantes de celulosa y papel
Procesamiento de azúcar
Minerales y operaciones mineras

Experiencia en proyectos de metalurgia

El proceso de conversión de acero en la planta de hierro y acero de Henan Yaxin requería un control preciso para la producción de acero fundido de calidad.

Motor de 4x 90 kW de frecuencia variable para una rotación continua de 360°
Posicionamiento preciso en cualquier punto con regulación de velocidad
Bloqueo de seguridad con lanza de oxígeno, coche de cucharón y capó de escape
Función de tolerancia a fallos para completar el ciclo de fabricación de acero corriente durante las fallas
Carga de choque y amortiguación de las vibraciones de torsión

Implementación de la solución

La configuración de control maestro/esclavo con comunicación interna entre los accionamientos asegura la sincronización absoluta de los 4 motores.El inversor host ajusta la velocidad y el par de salida mientras que los inversores esclavos siguen la respuesta del par, eliminando los problemas de "nodear" y "sacudir".

Aplicación en molinos de laminado

Proyecto de molino reversible de 20 rollos con tecnología de propulsión regenerativa:

1x 1900 kW motor de cuerda principal
Motores de cuerda de 2 x 2000 kW
Motor de desdoblamiento de 1 x 250 kW
Válvula de entrada de 690 VAC
Precisión de control de tensión < 1%
Velocidad máxima de la línea de rodadura: 600 m/min.
Diseño del sistema: inversor 5x AFE + 16x SMM

Experiencia en el levantamiento de minas

El grupo SIEMAG TECBERG seleccionó nuestras unidades para sistemas de elevación de ejes que requieren:

Funcionamiento de bajos armónicos
Torque elevado a baja frecuencia
Control preciso de velocidad baja para la seguridad

Proyecto de banco de pruebas motoras

El sistema cuenta con dos motores (MUT y DM) con velocidad y par gestionados por el controlador, lo que permite:

Pruebas de durabilidad y propiedades mecánicas
Evaluación del rendimiento de la subida de temperatura y de la sobrecarga
Análisis del rendimiento y la eficiencia del debilitamiento de campo
Muestra en tiempo real de voltaje, corriente, par, velocidad, potencia y eficiencia

Selección del VFD para el banco de ensayo

Componentes clave:

Rectificador activo de extremo delantero (AFE) con filtro LCL (THDi<5%)
2x unidades de potencia con rango de salida de 0 a 1000 Hz (resolución de 0,01 Hz)
Respuesta al par en bucle abierto < 20 ms
Unidad de control del rectificador y unidad de control del inversor

4Q Ventajas de la unidad regenerativa

Ahorro significativo de energía gracias a la retroalimentación de la red
Características de carga bidireccional
Amplio rango de adaptación a las velocidades (torque nominal de cero a 5-6 veces el debilitamiento del campo)
Velocidad de respuesta al par elevado (nivel de ms)
Capacidad antiarrastramiento para uso multipropósito

Sistema de control de cabrestantes marinos

El cabalgata principal de 10.000 metros del buque de investigación científica Xiangyanghong requiere:

Armónicos < 3% para evitar las interferencias electromagnéticas
Coordinación del par multi-máquina de alta precisión
Armónicos de conducción y radiación extremadamente bajos

Aplicaciones en campos petrolíferos

Preguntas frecuentes

¿Qué es el control directo del par?

El control directo del par (DTC) es un método avanzado de control del motor que regula directamente el par y el flujo sin requerir transformaciones de coordenadas complejas.Proporciona una respuesta rápida al par y una alta eficiencia al minimizar las pérdidas de conmutación.

¿Cuáles son las ventajas del control directo del par?

Respuesta rápida del par y del flujo a los cambios de referencia
Alta eficiencia con pérdidas de conmutación minimizadas
No se sobrepasará la respuesta de paso
No se requieren transformaciones de coordenadas dinámicas
No se necesita un modulador separado
No se requieren controladores de corriente PI ni ajuste
Proceso de conmutación aleatoria reduce el ruido audible
Compensar automáticamente las variaciones de voltaje de CC
Sincronización rápida con máquinas rotativas

¿Qué tipo de motor es compatible con los inversores?

Los motores de inducción de CA de tres fases son compatibles, preferiblemente motores de grado inversor con aislamiento de 800 V para inversores de clase 200 V o aislamiento de 1600 V para inversores de clase 400 V.Siempre ajuste el inversor a las especificaciones del motor.

¿Cuáles son las causas comunes de la falla motora?

Los estudios de la industria muestran: 41% relacionado con el rodamiento, 37% relacionado con el estator, 10% relacionado con el rotor y 12% otras causas.

¿Cómo se selecciona un VFD?

Considere las especificaciones del motor, los requisitos de aplicación, las condiciones ambientales y las características requeridas como frenado, protocolos de comunicación y precisión de control.
